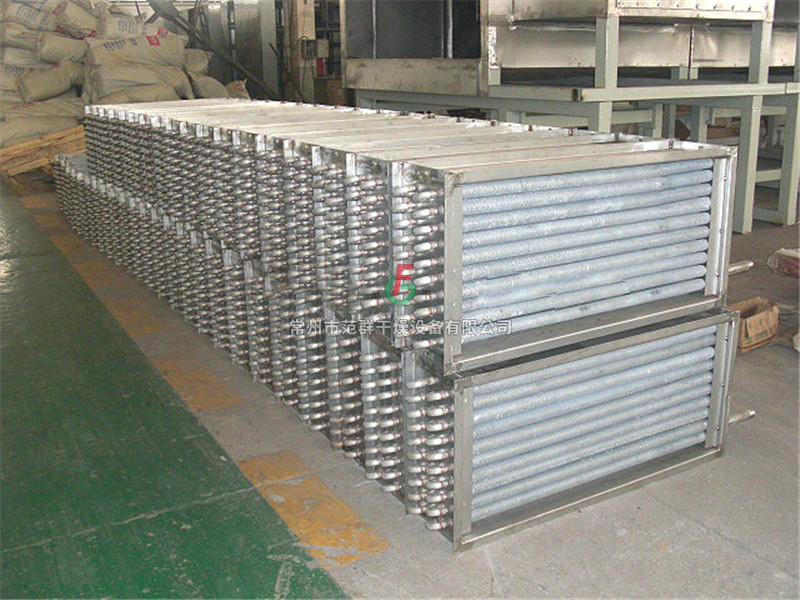

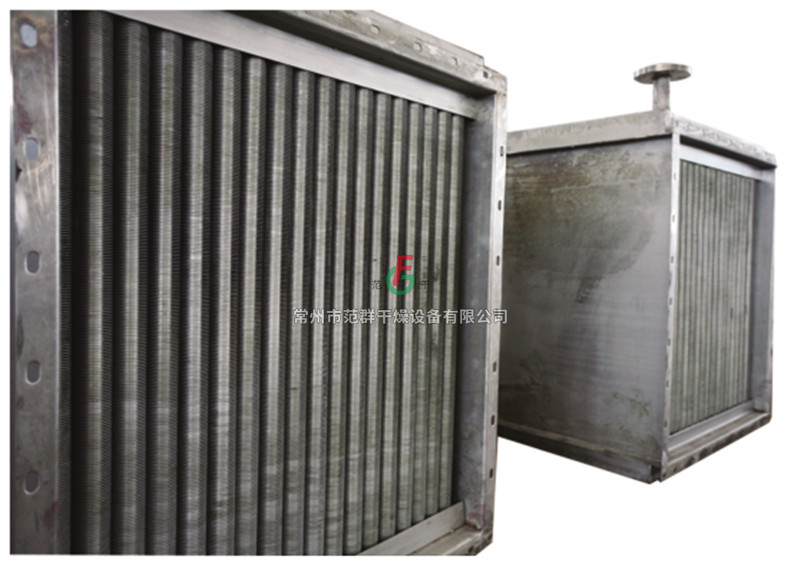

SRZ和SRL型螺旋翅片式散熱器，主要用于干燥系統(tǒng)中空氣加熱，是熱風裝置中的主要設備，散熱器采用的熱介質(zhì)可以是蒸汽或熱水，也可用導熱油，蒸汽的工作壓力一般不超過0.8MPa，熱空氣的溫度則在150℃以下。
|
型 號 |
換熱管 |
|
|
換熱面積 (m2) |
外型尺寸(mm) |
|
|
規(guī) 格 |
長 度(mm) |
數(shù)量 (根) |
|
|
|
SRZ5×5D |
φ18×2 |
512 |
32 |
10 |
580×580×180 |
|
SRZ6×6D |
φ18×2 |
612 |
41 |
15 |
680×680×180 |
|
SRZ7×7D |
φ18×2 |
712 |
47 |
20 |
780×780×180 |
|
SRZ10×5D |
φ18×2 |
1012 |
32 |
20 |
1080×580×180 |
|
SRZ10×6D |
φ18×2 |
1012 |
41 |
25 |
1080×680×180 |
|
SRZ12×6D |
φ18×2 |
1212 |
41 |
31 |
1280×680×180 |
|
SRZ15×6D |
φ18×2 |
1512 |
41 |
38 |
1580×680×180 |
|
SRZ10×7D |
φ18×2 |
1012 |
47 |
28 |
1080×780×180 |
|
SRZ12×7D |
φ18×2 |
1212 |
47 |
36 |
1280×780×180 |
|
SRZ15×7D |
φ18×2 |
1512 |
47 |
42 |
1580×780×180 |
|
SRZ15×10D |
φ18×2 |
1512 |
68 |
62 |
1580×1080×180 |
|
SRZ20×10D |
φ18×2 |
2012 |
68 |
85 |
2080×1080×180 |
